Самодельный сварочный аппарат своими руками
Самодельный сварочный аппарат пригодится не только в дачном хозяйстве или на ферме. С его помощью выполняются различные работы по ремонту автомобилей, теплиц, гаражей. Имея такой аппарат, можно организовать мастерскую и начать свое небольшое дело.
Сейчас в продаже есть различные сварочные аппараты, но они дороги, да и надежность этих устройств, особенно импортных, оставляет желать лучшего.
Те, кто любят мастерить и знакомы с электротехникой, могут самостоятельно сделать такой аппарат обычных деталей.
Аппарат состоит из трех основных деталей: электродержателя, трансформатора и специальной монтажной платы для выводов первичной обмотки трансформатора.
Электродержатель делают из металлической трубы, можно и водопроводной, небольшого диаметра, длиной 250 мм. С обеих сторон трубы пропилы. длинной примерно в половину диаметра трубы. Чтобы стандартный сварочный электрод. С помощью которого ведется электросварка металл, можно было прижать к держателю монтируют зажим из стальной проволоки диаметром 5-6 мм.
С противоположной стороны держателя делают винтовое крепление, куда присоединяют провод от вторичной обмотки трансформатора. Лучше подойдет понижающий трансформатор на 280/36 Вольт, мощностью 1-2 кВт типа ИВ-8, ИВ-10, С-Б22. Не разбирая его сердечник, надо перемотать обмотки. Для этого снимают со всех катушек трансформатора вторичные обмотки. Среднюю обмотку перематывают тем же проводом, делая через каждые 30 витков отводы. В общей сложности их должно быть 8-10. На двух крайних катушках наматывают вторичную обмотку до полного заполнения многожильным проводом, состоящим из трех проводов диаметром 6-8 мм и одного потоньше. Он должен выдерживать большой ток и иметь надежную изоляцию. Всего понадобится примерно 25 метров такого многожильного провода.
Клеммы для вывода вторичной обмотки лучше изготовить из медной трубки диаметром 10-12мм и длиной 30-40мм. С одной стороны ее надо расклепать и просверлить отверстие. С другой — присоединить тщательно зачищенные провода.
С панели, расположенной в верхней части трансформатора, снимают винты Мб и меняют их на винты М10. к которым и будут присоединены клеммы вторичной обмотки.
Для выводов первичной обмотки надо изготовить дополнительную монтажную плату из текстолита или другого изолирующего пластика толщиной примерно 3 мм. Ее крепят к трансформатору в торцевой части. Предварительно в плате сверлят 10-11 отверстий диаметром 6 мм. В них вставляют винты Мб с двумя гайками и шайбами.
Для подключения сварочного аппарата к домашней электросети напряжением 220 вольт используют схему подключения, показанную на рисунке.
Рис. 1 Сварочный трансформатор

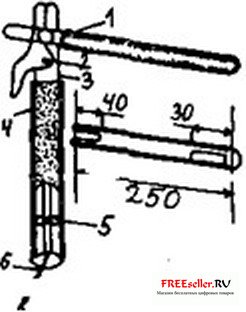

Рис.2 Схема электродержателя
Рис.3 Схема подключения сварочного аппарата к сети 220 Вольт
